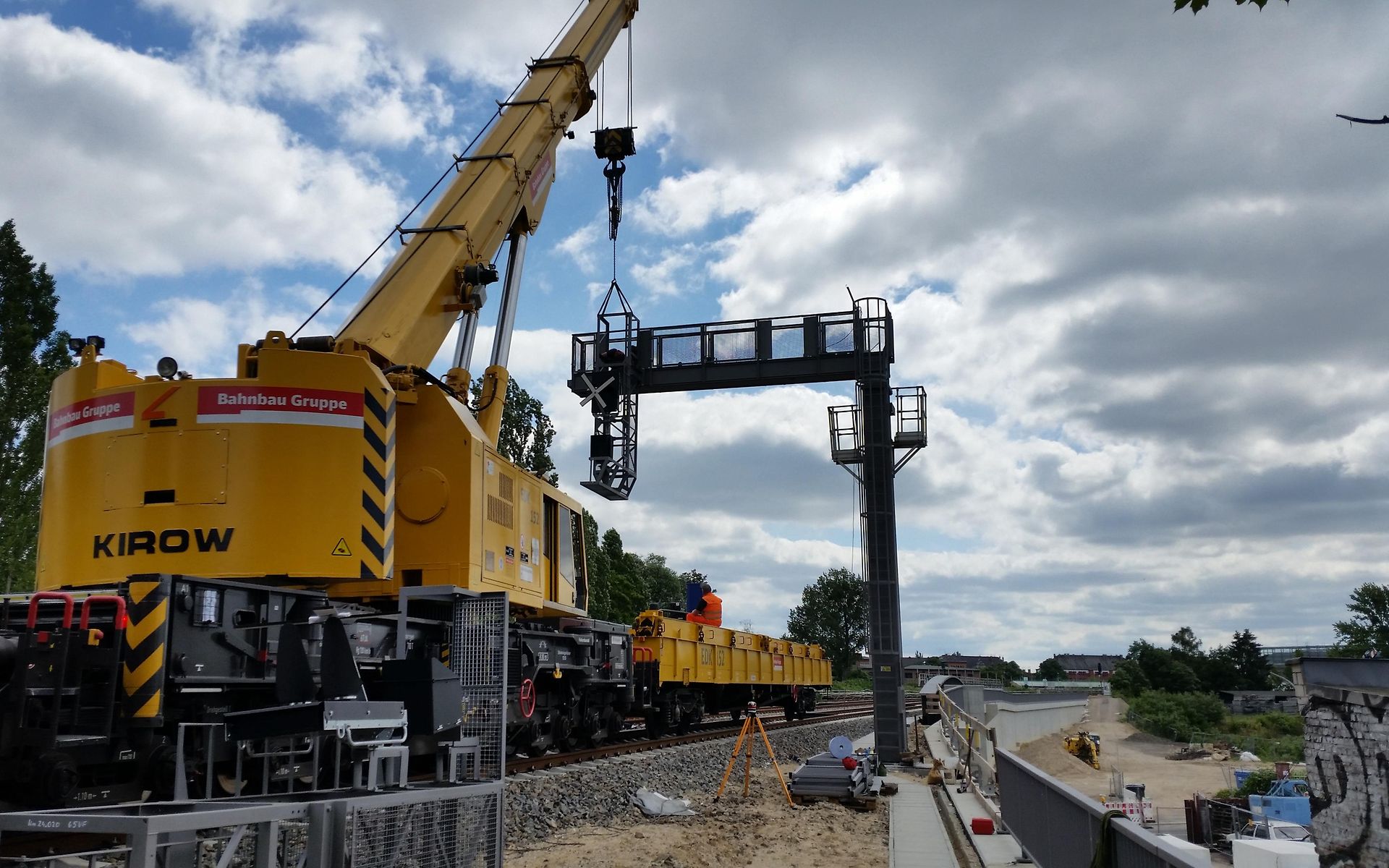

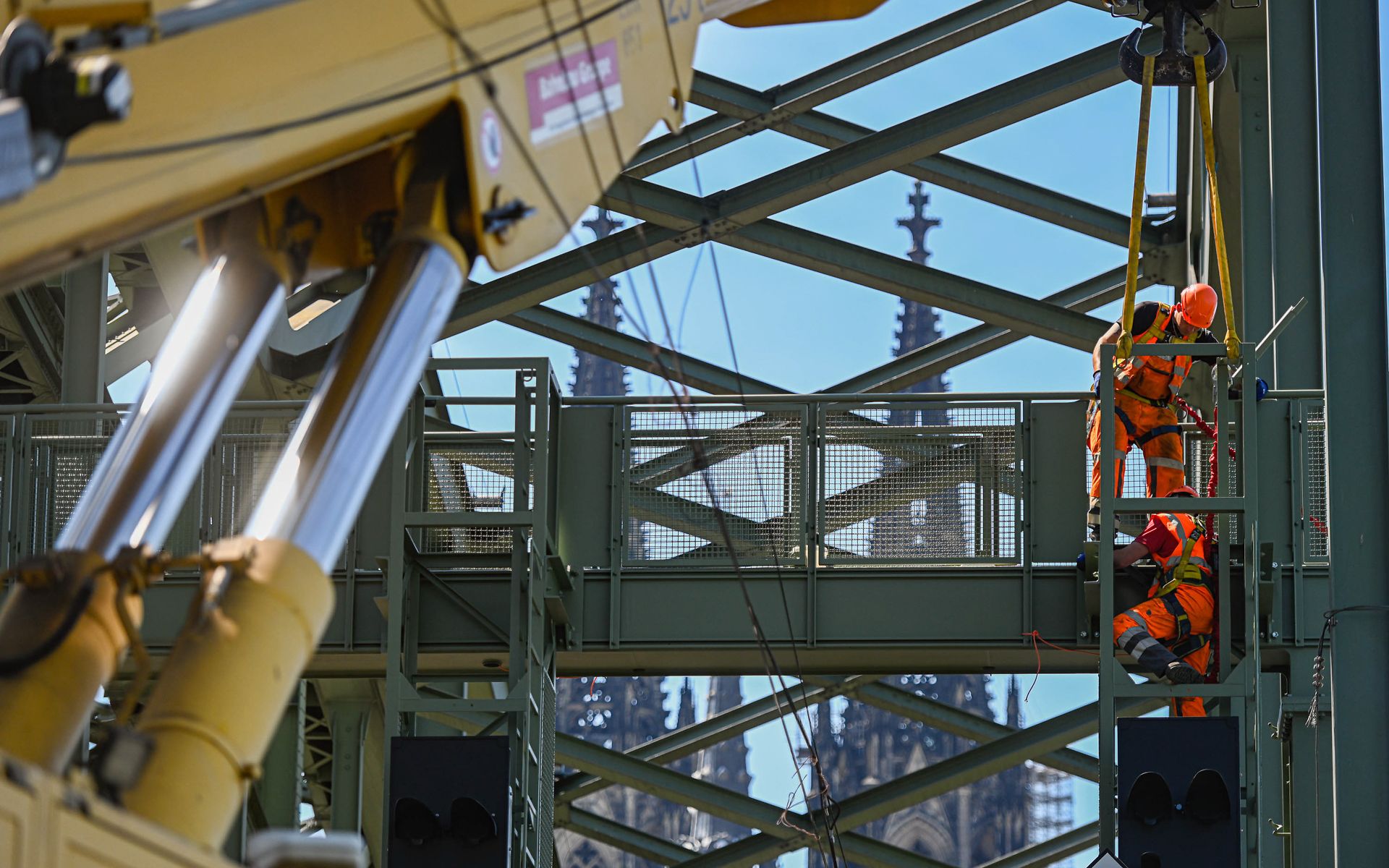

Signalausleger wird von gelbem DB Bahnbau Gruppe Kran angebracht
DB Bahnbau Gruppe

Wegweisend. Mit starkem Gerüst.

Artikel: Für sichere Signaltechnik.

Ein Spezialgebiet innerhalb der Brückenwerkstätten ist die Fertigung und Montage von Signal­auslegern und Signalbrücken. Hier verfügen wir über alle erforderlichen Qualifikationen und Zertifikate. Verbunden mit unserer Leistungsfähigkeit sind wir der zuverlässige Komplett­dienstleister, von der Planung über die interne Stahlbauferti­gung bis hin zur Montage der Anlage:

  •  „Alles aus einer Hand!“ – Von der Gründung und Montage bis zur vollständigen Ausrüstung.
  • Fachliche Beratung und Unterstützung bei der Planung der bahnbetrieblichen Beeinflussungen.
  • Die Signalkörbe können vollständig bestückt und verkabelt auf die Baustelle geliefert werden.
Anforderungen und Qualifikationen

Technik

  • Schweißkonstruktion nach DIN EN 1090-1 und 2

Material

  • S235J2+N; S355J2+N und S355N nach EN 10025-2 und 3
  • Schraubverbindungen Festigkeitsklasse 5.6 - 10.9

Produktion

  • Verzinkungsgerechte Herstellung der Konstruktion nach DIN EN 1090-2 und DBS 918005

Korrosionsschutz

  • Feuerverzinkung nach DIN EN ISO 1461 und DAST 022
  • Beschichtung nach ZTV-ING Teil 4.3
Ende des Expander-Inhaltes
Gründungsvarianten
  • Schwergewichtsfundament
  • Bohrpfahl
  • Rammrohrgründung
Ende des Expander-Inhaltes
Montagevarianten
  • Eingleisausleger
  • Mehrgleisausleger
  • Montage der Signalkörbe
  • Fundament mit Standpodest
  • Bohrpfahlgründung in nächtlicher Sperrpause
  • Rückbau Signalausleger
Ende des Expander-Inhaltes

Bildergalerie: Signalbrücken und Signalausleger

  • Signalbrücken werden in Köln auf einer Stahlbrücke von Mitarbeitern montiert.
  • Montage von Signalbrücken. Kölner Dom im Hintergrund
  • Montage eines Signalauslegers mit Eisenbahndrehkran

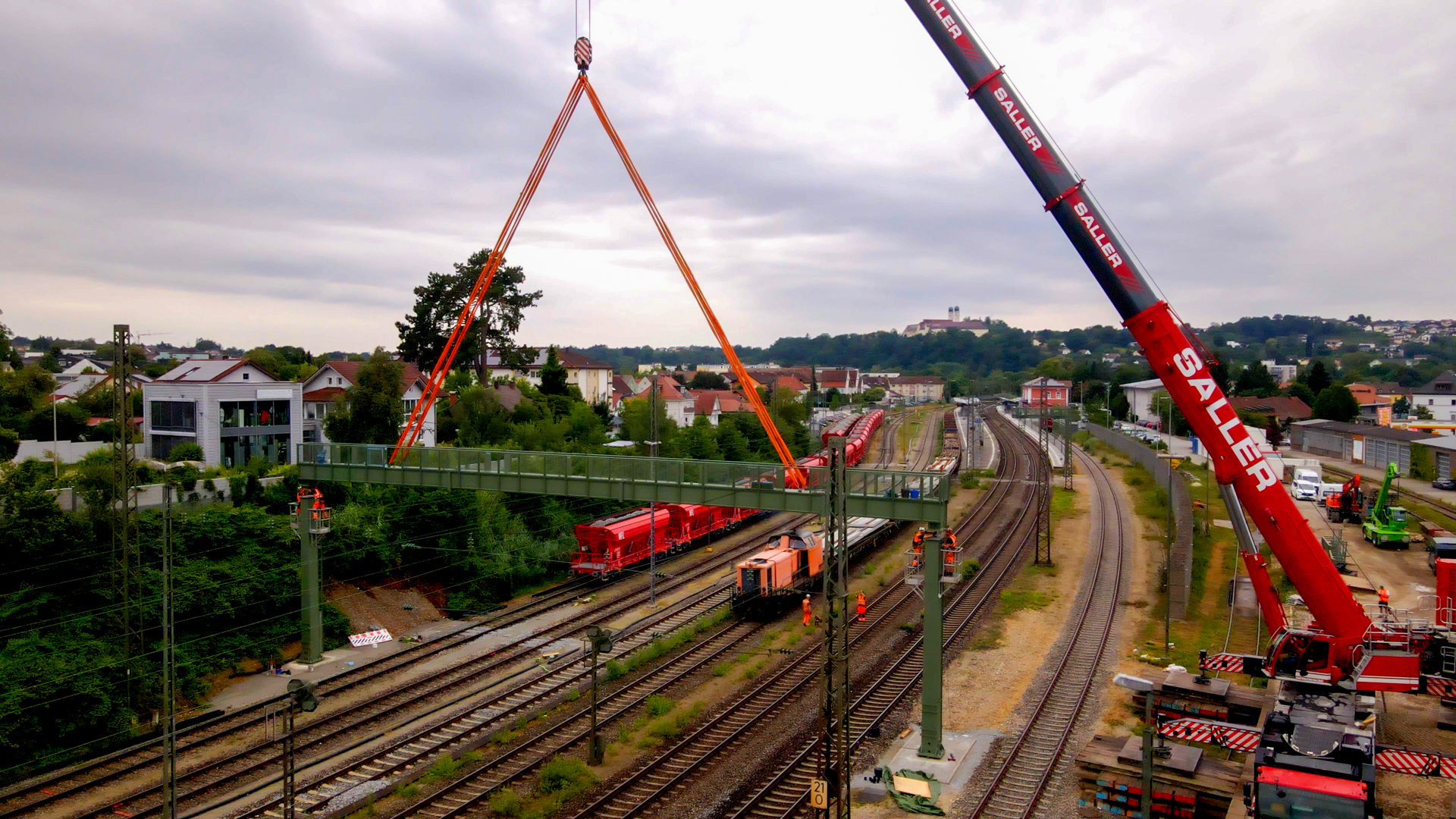

  • Gelber Kran hebt Signalbrücke zur Montage auf Gleis
    •   von 4
    Ende des Sliders

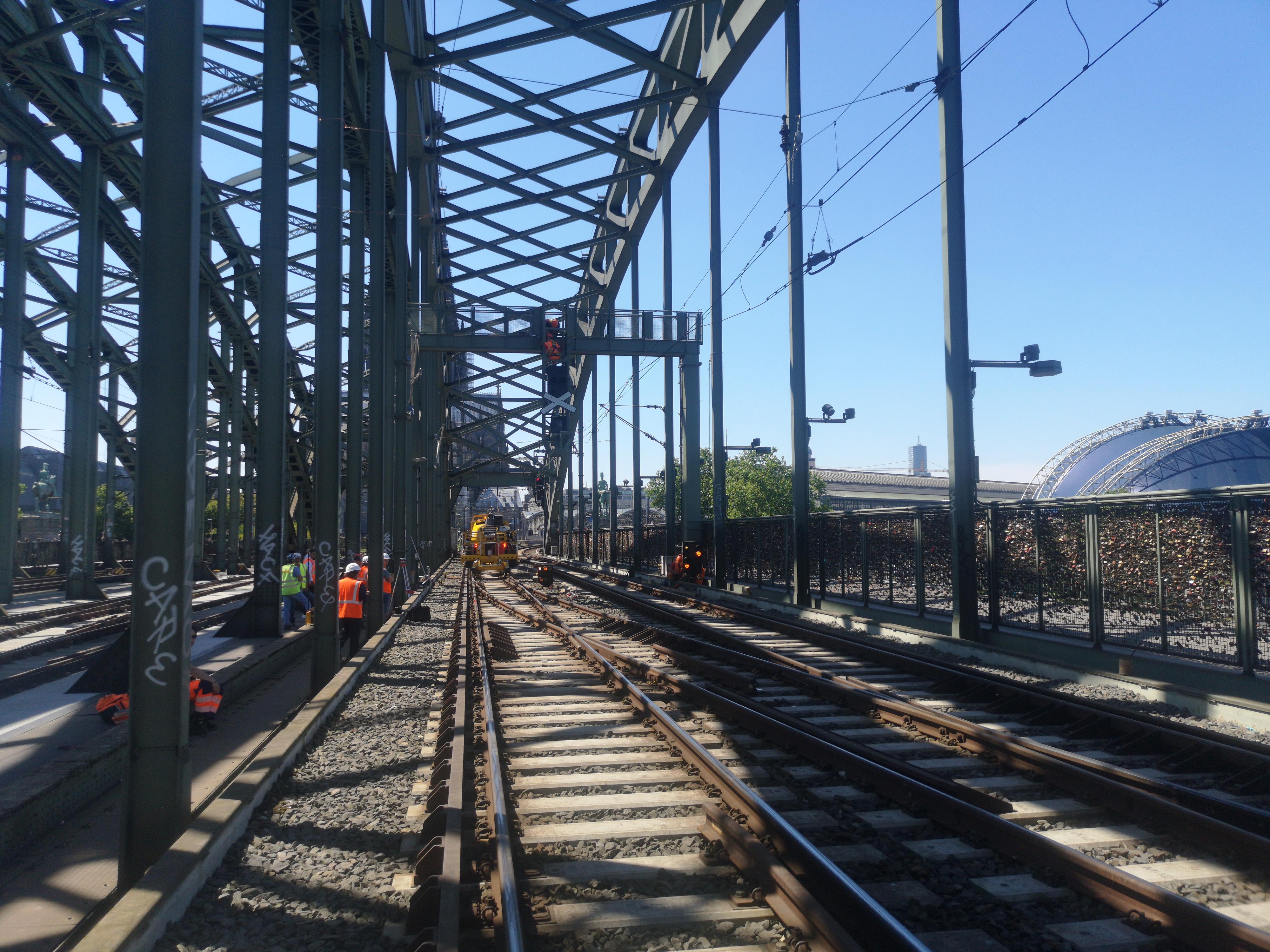

    • Signalbrücken werden in Köln auf einer Stahlbrücke von Mitarbeitern montiert.
      Quelle: DB Bahnbau Gruppe

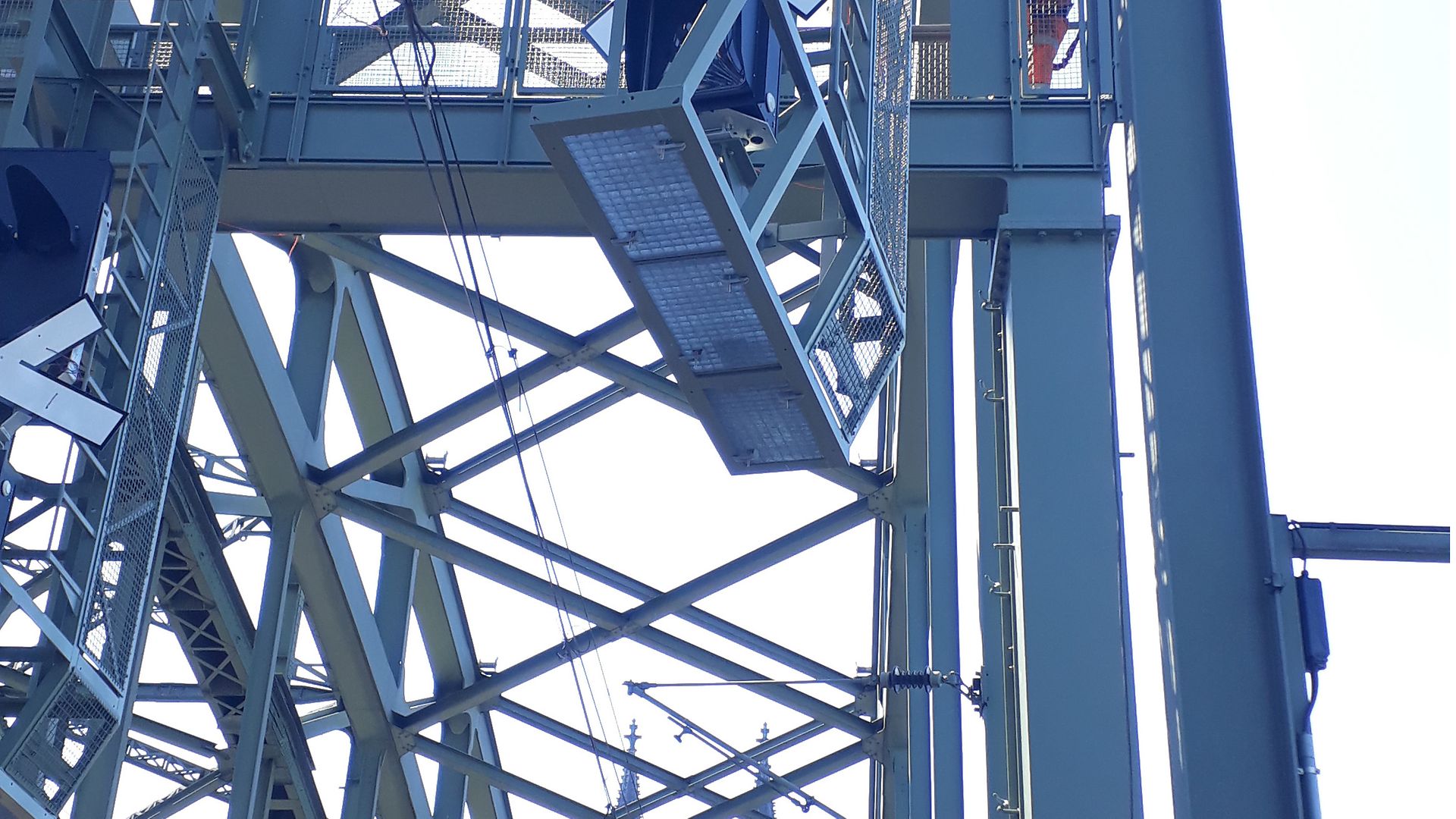

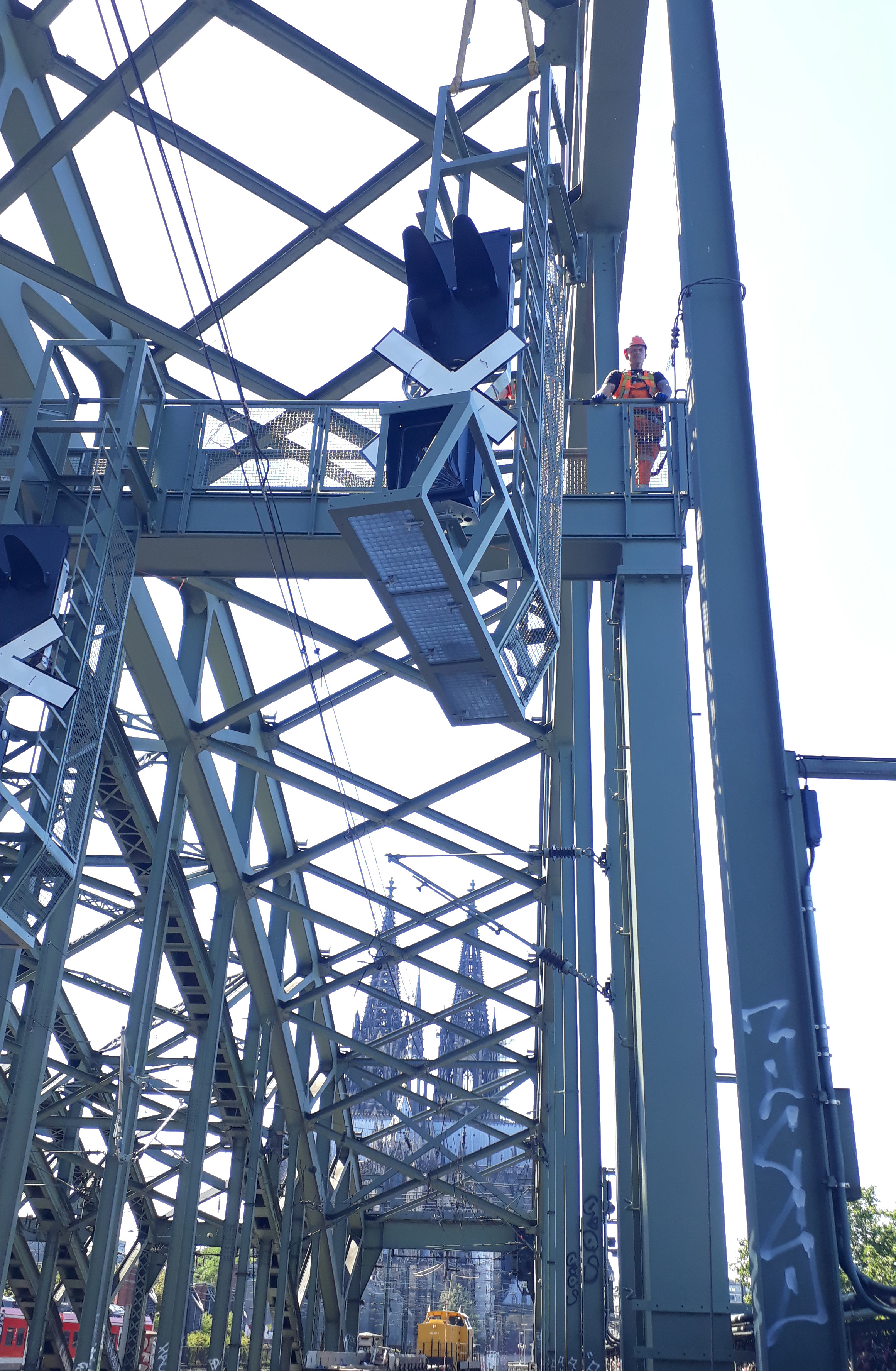

    • Montage von Signalbrücken. Kölner Dom im Hintergrund
      Quelle: DB Bahnbau Gruppe

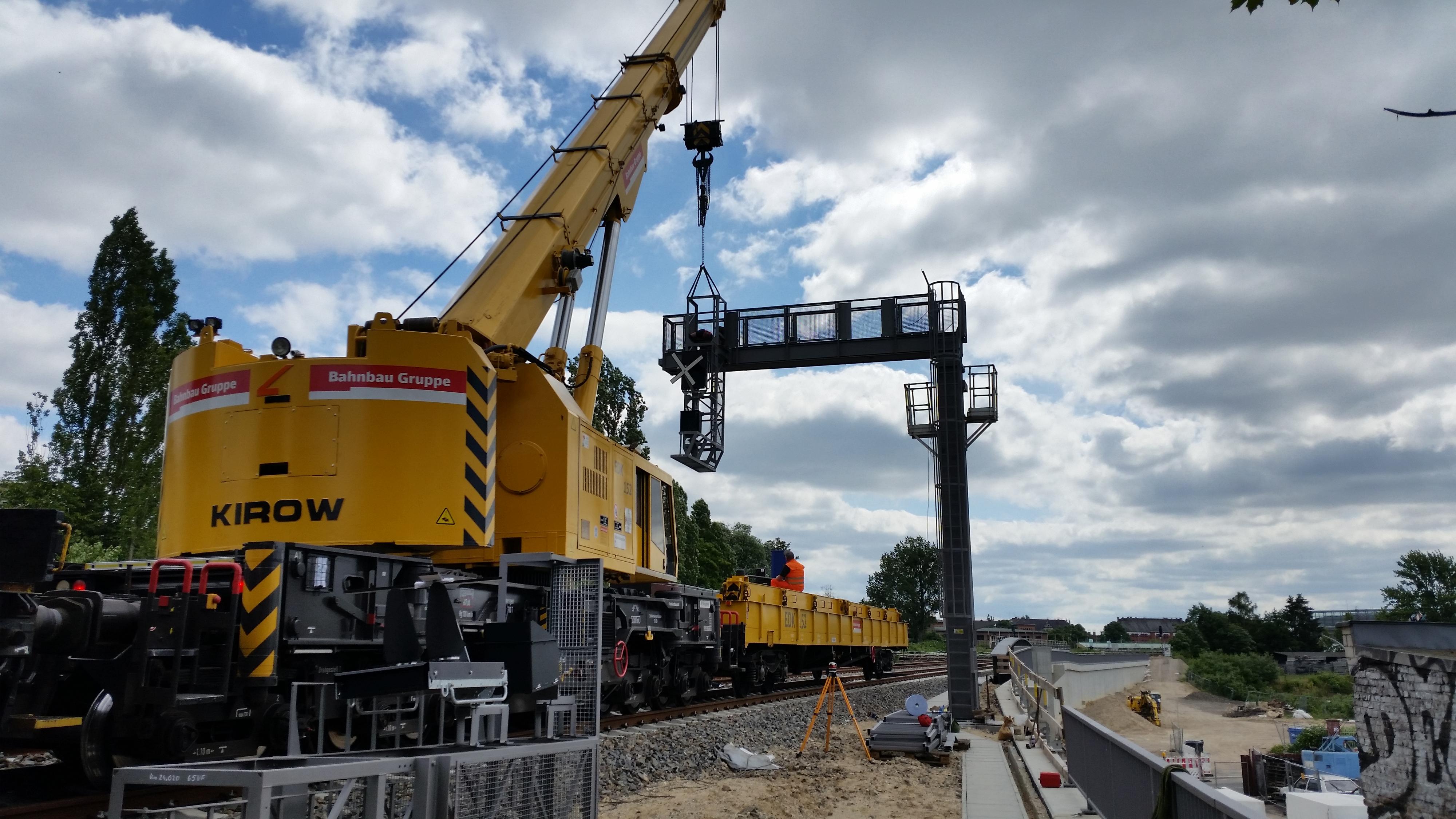

    • Montage eines Signalauslegers mit Eisenbahndrehkran
      Quelle: DB Bahnbau Gruppe

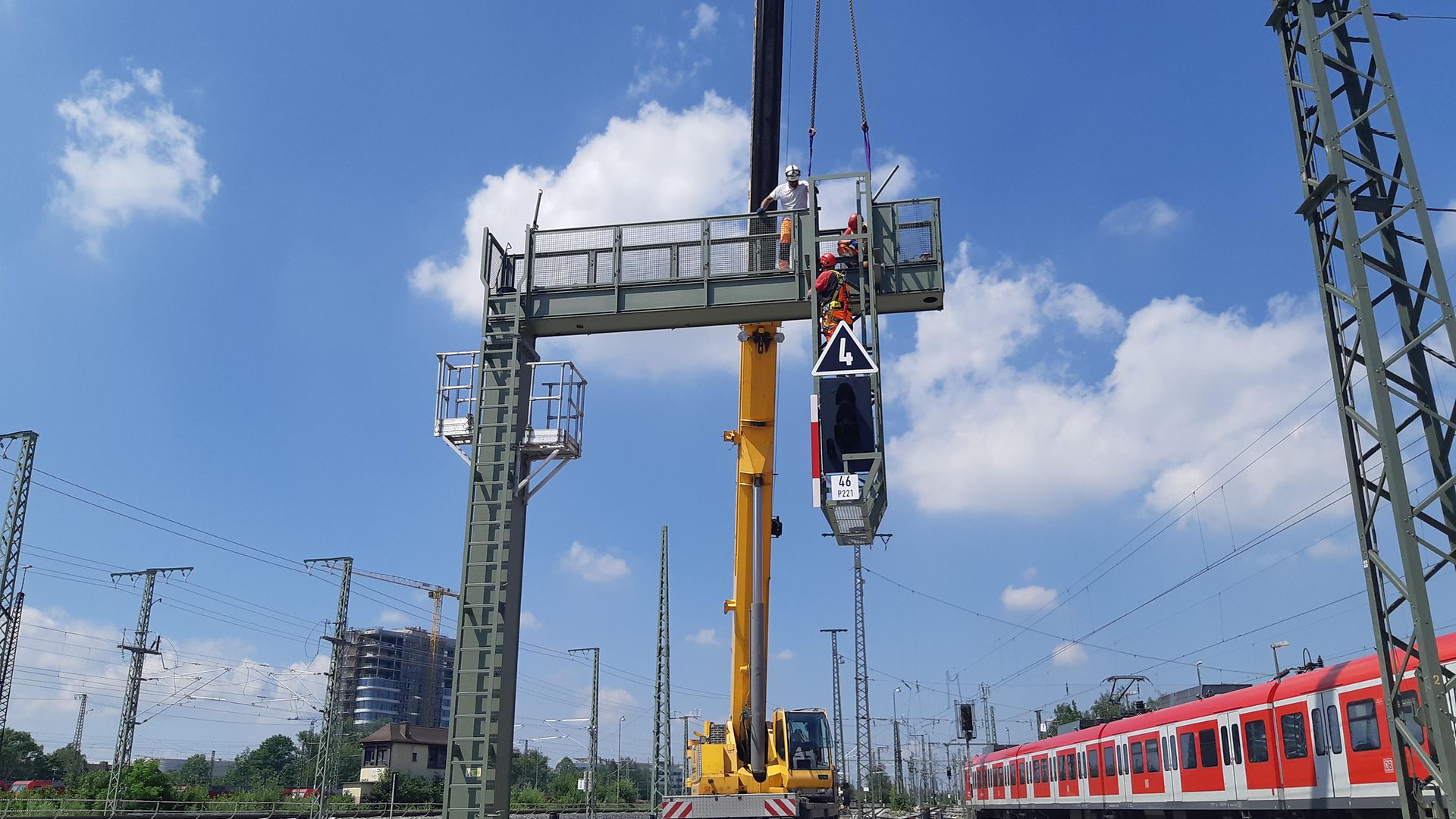

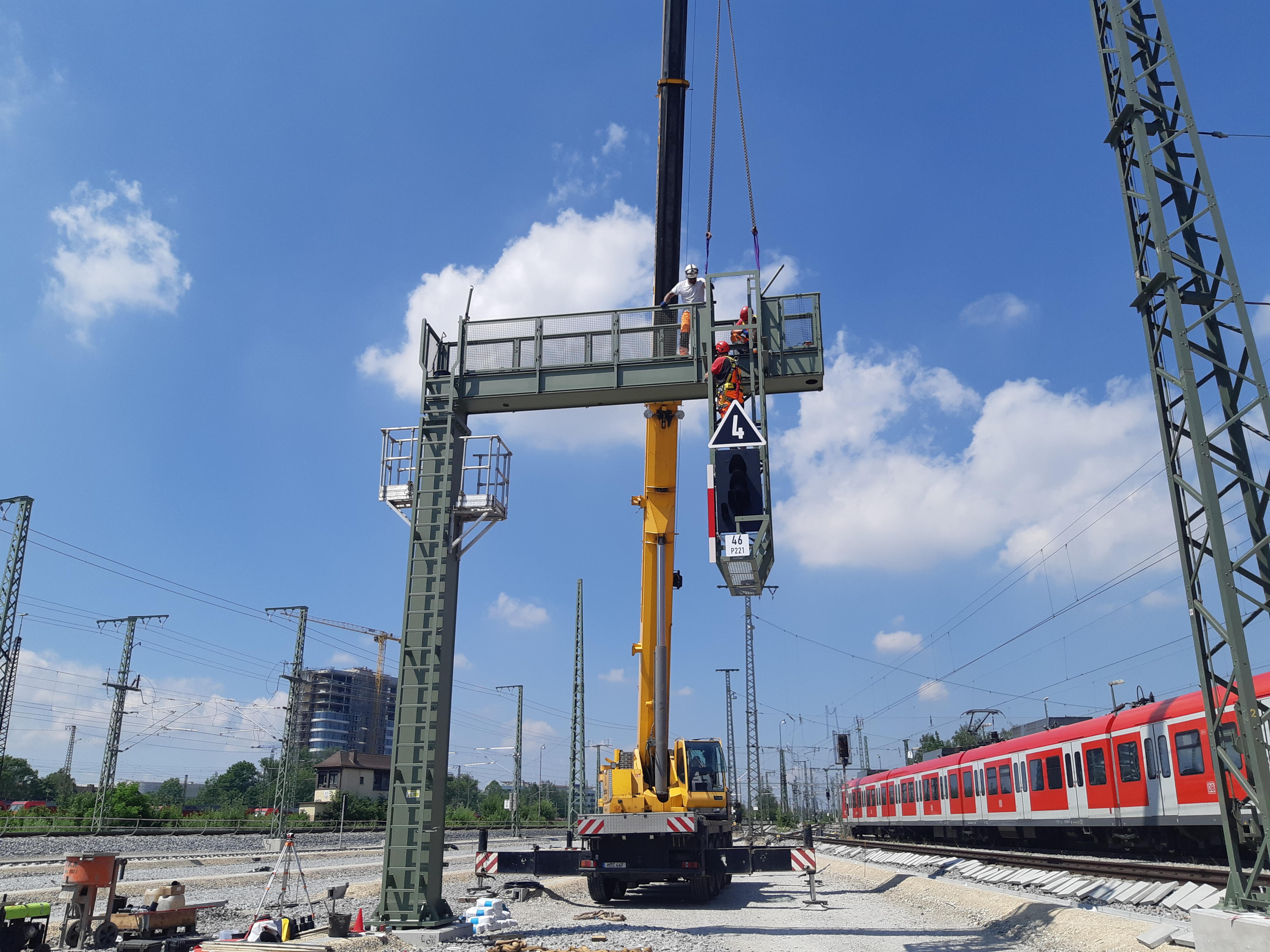

    • Gelber Kran hebt Signalbrücke zur Montage auf Gleis
      Quelle: DB Bahnbau Gruppe
